东芝推出用于工业设备的第3代碳化硅MOSFET,采用可降低开关损耗的4引脚封装

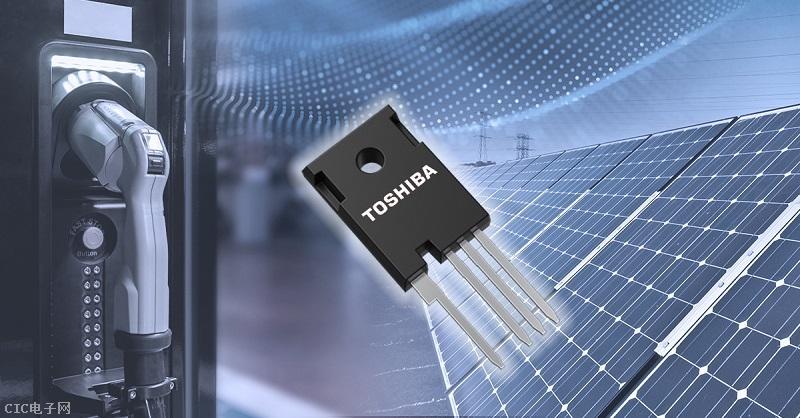

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出采用有助于降低开关损耗的4引脚TO-247-4L(X)封装的碳化硅(SiC)MOSFET---“TWxxxZxxxC系列”,该产品采用东芝最新的[1]第3代碳化硅MOSFET芯片,用于支持工业设备应用。该系列中五款额定电压为650V,另外五款额定电压为1200V,十款产品于今日开始批量出货。
新产品是东芝碳化硅MOSFET产品线中首批采用4引脚TO-247-4L(X)封装的产品,其封装支持栅极驱动信号源极端使用开尔文连接,有助于减少封装内源极线电感的影响,从而提高高速开关性能。与东芝目前采用3引脚TO-247封装的产品TW045N120C相比,新型TW045Z120C的开通损耗降低了约40%,关断损耗降低了约34%[2]。这一改善有助于降低设备功率损耗。
使用SiC MOSFET的3相逆变器参考设计已在东芝官网发布。
东芝将继续扩大自身产品线,进一步契合市场趋势,并助力用户提高设备效率,扩大功率容量。
使用新型SiC MOSFET的3相逆变器
使用SiC MOSFET的3相逆变器
简易方框图
应用:
- 开关电源(服务器、数据中心、通信设备等)
- 电动汽车充电站
- 光伏变频器
- 不间断电源(UPS)
特性:
- 4引脚TO-247-4L(X)封装:
栅极驱动信号源极端使用开尔文连接,可降低开关损耗
- 第3代碳化硅MOSFET
- 低漏源导通电阻×栅漏电荷
- 低二极管正向电压:VDSF=-1.35V(典型值)(VGS=-5V)
主要规格:
(除非另有说明,Ta=25℃)
器件型号
封装
绝对最大额定值
电气特征
库存查询与购买
漏源电压VDSS(V)
栅源电压VGSS(V)
漏极电流(DC)ID(A)
漏源导通电阻RDS(ON)(mΩ)
栅极阈值电压Vth(V)
总栅极电荷Qg(nC)
栅漏电荷Qgd(nC)
输入电容Ciss(pF)
二极管正向电压VDSF(V)
Tc=25℃
VGS=18V
VDS=10V
VGS=18V
VGS=18V
典型值
测量条件VDS(V)
VGS=-5V
典型值
典型值
典型值
典型值
TW015Z120C
TO-247-4L(X)
1200
-10至25
100
15
3.0至5.0
158
23
6000
800
-1.35
在线购买
TW030Z120C
60
30
82
13
2925
在线购买
TW045Z120C
40
45
57
8.9
1969
在线购买
TW060Z120C
36
60
46
7.8
1530
在线购买
TW140Z120C
20
140
24
4.2
691
在线购买
TW015Z65C
650
100
15
128
19
4850
400
在线购买
TW027Z65C
58
27
65
10
2288
在线购买
